A centrifugális átemelő szivattyú tekercsházának kialakítása döntő szerepet játszik a szivattyú általános teljesítményének meghatározásában. Beszállítóként aCentrifugális transzfer szivattyú, első kézből tapasztaltam, hogy a különböző spirálház-kialakítások jelentősen befolyásolhatják ezeknek a szivattyúknak a hatásfokát, magasságát és áramlási sebességét. Ebben a blogbejegyzésben megvizsgálom, hogy a csavaros ház kialakítása hogyan befolyásolja a szivattyú teljesítményét.
A Volute-burkolat megértése
Mielőtt megvizsgálnánk a spirálház kialakításának a szivattyú teljesítményére gyakorolt hatását, alapvető fontosságú, hogy megértsük, mi az a tekercsház, és hogyan működik. A tekercsház egy spirál alakú kamra, amely körülveszi a centrifugálszivattyú járókerekét. Elsődleges feladata a járókerékből kilépő folyadék mozgási energiájának nyomási energiává alakítása. Amint a folyadék kilép a járókerékből, bejut a tekercsházba, ahol a keresztmetszete fokozatosan növekszik. Ez a területnövekedés a folyadék sebességének csökkenését okozza, ami a Bernoulli-elv szerint nyomásnövekedést eredményez.
Hatás a szivattyú hatékonyságára
Az egyik legjelentősebb módja annak, ahogyan a tekercses ház kialakítása befolyásolja a szivattyú teljesítményét, a hatékonyságra gyakorolt hatás. A jól megtervezett tekercsház minimalizálhatja a súrlódásból és turbulenciából eredő energiaveszteséget, ami nagyobb szivattyú hatásfokot eredményez. Ennek elérésében a tekercsház alakja és méretei döntő szerepet játszanak.
Például egy sima és fokozatos keresztmetszet-növekedésű tekercsház csökkentheti az örvények és örvények képződését, amelyek az energiaveszteség fő forrásai. Ezenkívül a spirálházat úgy kell megtervezni, hogy megfeleljen a járókerék jellemzőinek, például átmérőjének és lapátszögének. A járókerék és a tekercsház közötti eltérés nem hatékony folyadékáramláshoz és a szivattyú hatékonyságának csökkenéséhez vezethet.
Egyes esetekben fejlett spirálhüvely-kialakítások, például dupla spirálhüvelyek, használhatók a hatékonyság további javítására. A dupla csavaros burkolat két különálló csavarkamrából áll, amelyek szimmetrikusan vannak elrendezve a járókerék körül. Ez a kialakítás segít kiegyensúlyozni a járókerékre ható radiális erőket, csökkenti a vibrációt és javítja a szivattyú általános hatékonyságát.
Hatás a fejre és az áramlási sebességre
A tekercses ház kialakítása jelentős hatással van a szivattyú magasságára és áramlási sebességére is. A szivattyú magassága a szivattyú által a folyadéknak adott energiára vonatkozik, amelyet általában méterben vagy lábban mérnek. Az áramlási sebesség ezzel szemben a folyadék mennyiségére utal, amelyet a szivattyú egységnyi idő alatt képes szállítani, általában liter per másodpercben vagy gallon per percben mérve.
A tekercsház alakja és méretei többféleképpen befolyásolhatják a szivattyú magasságát és áramlási sebességét. Például egy nagyobb keresztmetszeti területű spirálház a kimenetnél növelheti a szivattyú áramlási sebességét azáltal, hogy csökkenti a folyadékáramlással szembeni ellenállást. Ez azonban a fej rovására mehet, mivel az áramlási sebesség növekedése nyomáscsökkenést eredményezhet.
Ezzel szemben a kisebb keresztmetszeti területű csavarház a kilépőnyílásnál növelheti a szivattyú magasságát a folyadék nyomásának növelésével. Ez azonban az áramlási sebesség csökkenését is eredményezheti, mivel a kisebb kimeneti terület korlátozza a folyadék áramlását.
Ezért a tekercses burkolat kialakítását gondosan optimalizálni kell, hogy elérjük a kívánt egyensúlyt a magasság és az áramlási sebesség között egy adott alkalmazáshoz. Ez gyakran kompromisszumot jelent a két paraméter között, és a tervezést a rendszer speciális követelményeihez kell igazítani.
A kavitációra gyakorolt hatás
A kavitáció olyan jelenség, amely a centrifugálszivattyúkban fordulhat elő, amikor a folyadék nyomása a gőznyomása alá csökken, ami gőzbuborékok képződését okozza. Ezek a buborékok hevesen összeeshetnek, amikor nagyobb nyomású területre kerülnek, ami a szivattyú alkatrészeinek károsodását és a szivattyú teljesítményének csökkenését eredményezheti.
A tekercses burkolat kialakítása jelentős hatással lehet a kavitáció előfordulására. A jól megtervezett tekercsház segíthet fenntartani a stabil nyomáseloszlást a szivattyún belül, csökkentve a kavitáció valószínűségét. Például egy sima és fokozatos keresztmetszet-növekedést mutató tekercsház megakadályozhatja az alacsony nyomású területek kialakulását, amelyek hajlamosak a kavitációra.
Ezenkívül a tekercsházat úgy kell megtervezni, hogy minimalizálja az éles élek és sarkok jelenlétét, amelyek nagy turbulenciával és alacsony nyomású területeket hozhatnak létre. Ezek a területek növelhetik a kavitáció valószínűségét, ezért ezeket a tervezési folyamat során kerülni kell.
Zaj és vibráció szerepe
A zaj és a vibráció gyakori probléma a centrifugálszivattyúkban, amelyek nemcsak a kezelők kényelmét befolyásolhatják, hanem a szivattyú alkatrészeinek idő előtti kopásához is vezethetnek. A tekercses burkolat kialakítása döntő szerepet játszhat a zaj- és rezgésszint csökkentésében.
A jól megtervezett tekercsház segíthet kiegyenlíteni a járókerékre ható radiális erőket, csökkentve a vibrációt. Amint azt korábban említettük, a dupla spirálos burkolatok különösen hatékonyak ebből a szempontból, mivel kiegyenlítik a radiális erőket és minimalizálják a szivattyú rezgését.
Továbbá a tekercsház alakja és méretei is befolyásolhatják a szivattyú zajszintjét. A sima és áramvonalas alakú tekercsház csökkentheti az örvények és örvények képződését, amelyek a fő zajforrások. Ezenkívül a tekercsházat úgy kell megtervezni, hogy minimálisra csökkentse a folyadéknak a szivattyú alkatrészeire gyakorolt hatását, tovább csökkentve a zajszintet.
Következtetés
Összefoglalva, a tekercses ház kialakítása jelentős hatással van a centrifugális transzfer szivattyúk teljesítményére. A hatékonyságtól és emelőmagasságtól az áramlási sebességig, a kavitációig, a zajig és a vibrációig a szivattyú teljesítményének minden aspektusát befolyásolja a tekercsház kialakítása. Beszállítóként aCentrifugális transzfer szivattyú, megértjük a jól megtervezett tekercsház fontosságát a szivattyú optimális teljesítményének elérésében.

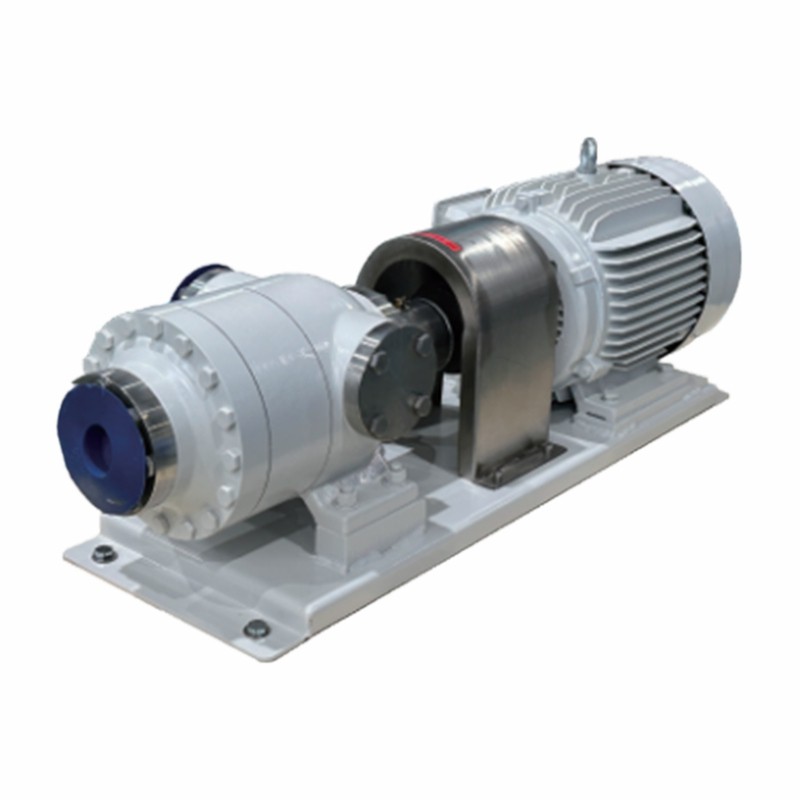

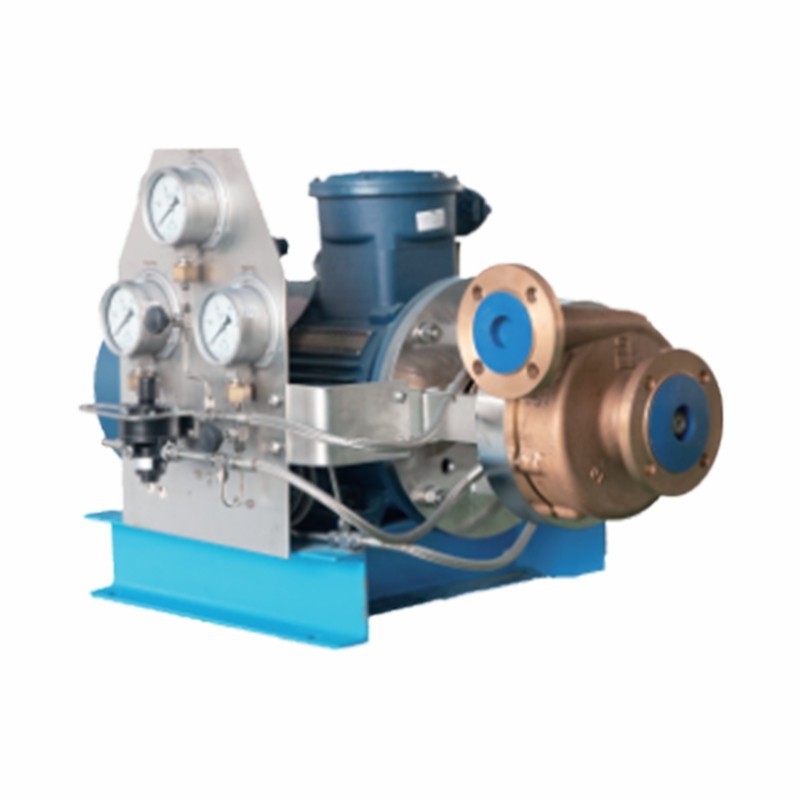

Ha centrifugális átemelő szivattyút keres, vagy meglévő szivattyúrendszerét szeretné frissíteni, javasoljuk, hogy vegye fel velünk a kapcsolatot konzultációért. Szakértői csapatunk segíthet kiválasztani a megfelelő szivattyút a legmegfelelőbb spirálházas kialakítással az adott alkalmazáshoz. Egyéb centrifugálszivattyúk széles választékát is kínáljuk, mint plCentrifugális fogaskerekes szivattyúésKriogén centrifugálszivattyú, hogy megfeleljen az Ön változatos igényeinek.
Hivatkozások
- Stepanoff, AJ (1957). Centrifugális és axiális áramlási szivattyúk: elmélet, tervezés és alkalmazás. John Wiley & Sons.
- Karassik, IJ, Messina, JP, Cooper, PT és Heald, CC (2008). Szivattyú kézikönyv. McGraw-Hill.
- Gülich, JF (2010). Centrifugál szivattyúk. Springer.
